광섬유 기반 온도감시 시스템

작성자 관리자 날짜 2022-01-17 11:04:38 조회수 583

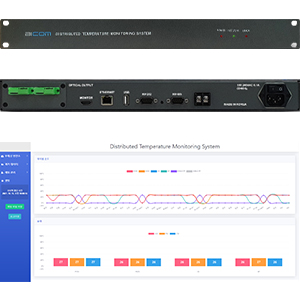

제품 개요

광섬유 기반 온도감시 시스템(DTMS)은 단일 광케이블만으로 넓은 면적에 분산 설치되어있는 설비의 온도를 실시간으로 측정 가능한 최적의 실시간 온도 감시 시스템입니다.

광 케이블 내부에서 발생하는 후방산란광을 이용한 센싱 기술로 설비 전체 구간의 온도를 실시간 측정하고, 온도의 변화량 감시를 통해 열화가 진행되는 설비를 조기에 감지/알림으로써 화재·폭발 사고 발생 예방 및 사고 발생 시 피해 확산 최소화할 수 있습니다.

광케이블 한 가닥을 설비에 포설하는 것만으로 광케이블에 분포된 수천 점의 온도 분포를 일괄 측정하며, 광케이블 자체가 센서 역할을 수행함으로써 설비 전체의 온도 분포를 가장 빠르고 경제적으로 측정할 수 있는 시스템입니다.

적용 기술

측정 원리

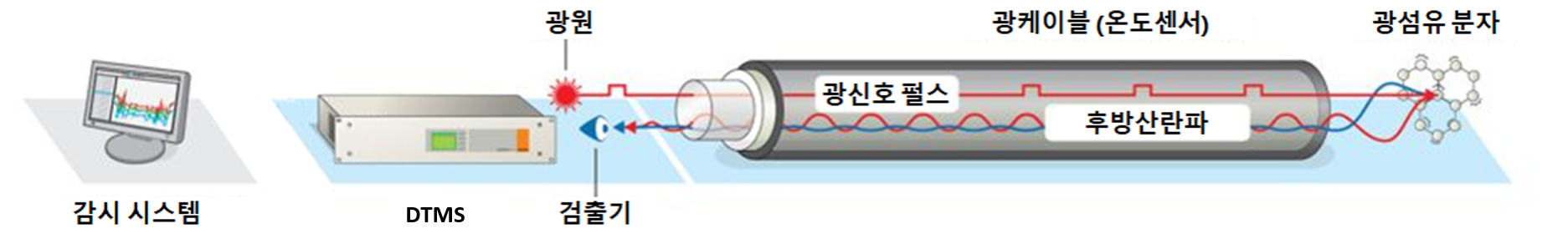

- 광케이블에 입사된 광 펄스가 산란되어 되돌아오는 신호 중 라만(Raman) 산란광을 이용하여 거리 및 온도를 측정합니다.

거리 측정
- 광섬유 내부에서 광 펄스가 산란되어 되돌아오는 시간을 측정하여 산란광이 발생한 위치를 계산합니다.
온도 측정

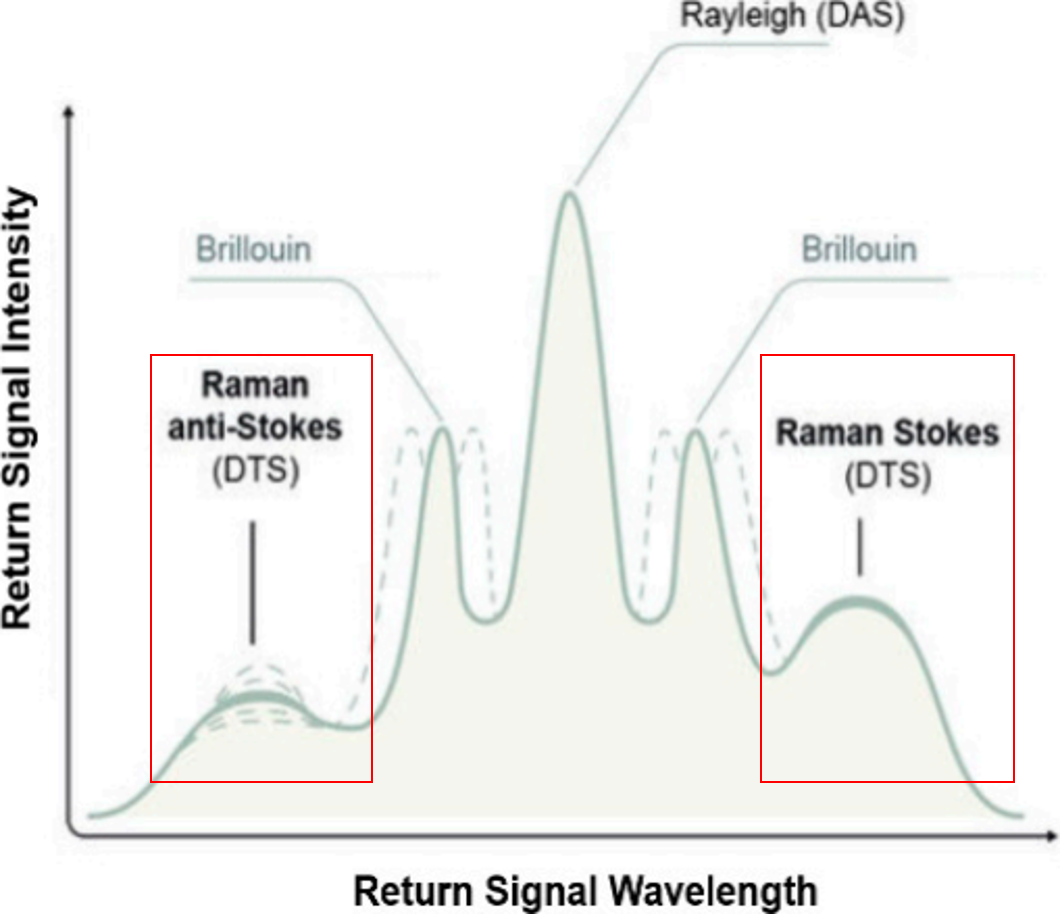

- 온도변화에 민감한 안티-스토크(Anti-Stokes) 신호와 온도변화에 영향을 받지않는 스토그(Stokes) 신호의 강도의 비를 구하여 온도를 계산합니다.

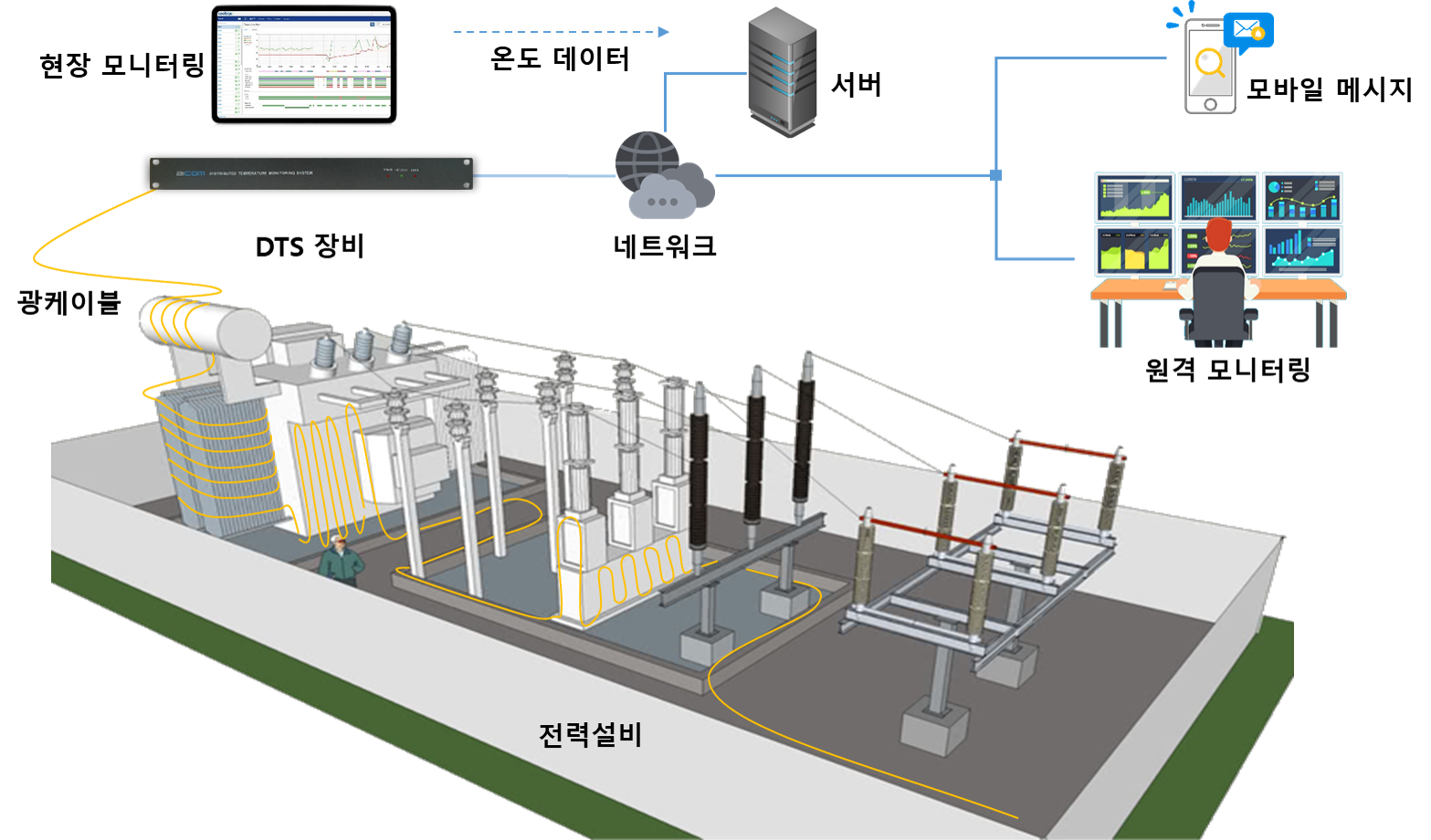

도입 필요성

발전, 송배전 등의 전력계통설비 및 산업체의 고압수전설비는 산업 안전과 밀접한 관계가 있으므로 사고 예방 및 사고 발생 시 피해 확산 최소화를 위한 사전 예지가 매우 중요합니다.

전력계통설비 및 고압수전설비는 대부분 화재나 폭발 사고 발생 전 비 이상적인 온도상승과 같은 이상징후를 표출합니다. 따라서, 전력설비 과부하로 인한 한계 온도 초과 발생을 조기에 발견할 수 있는 체계 구축이 필요합니다.

기존의 온도 감시 및 화재경보 시스템은 다중 지점 온도 감시를 위해서는 다수의 센서를 병렬로 구성하기 위한 복잡한 케이블 포설 작업이 필요하며, 고압전력설비 주변의 강한 전자기장에 영향을 받음으로써 안정적 운용이 어렵습니다.

광섬유 기반 온도측정 시스템(DTMS)은 단일 광케이블만으로 다중 지점의 온도를 실시간으로 측정 가능하여 발전설비, 송전·변전·배전설비, 산업체 수전설비와 같이 넓은 면적에 분산 설치되어있는 전력설비의 화재·폭발 사고 발생 예방 및 사고 발생 시 피해 확산 최소화를 위한 최적의 실시간 온도 감시 시스템입니다.

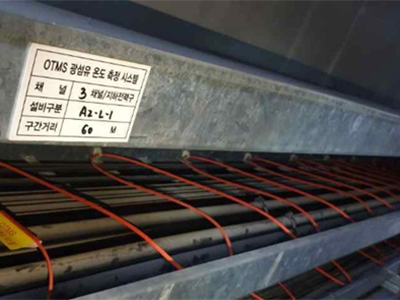

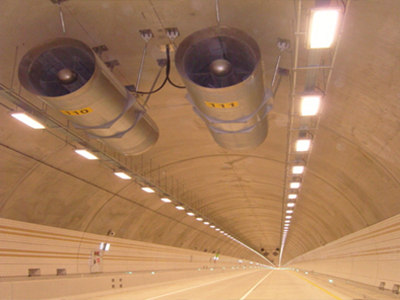

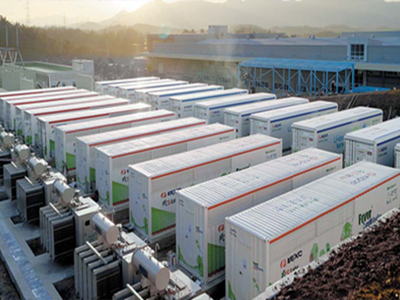

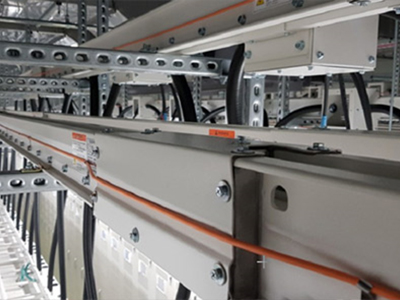

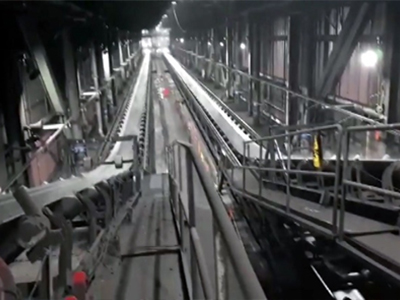

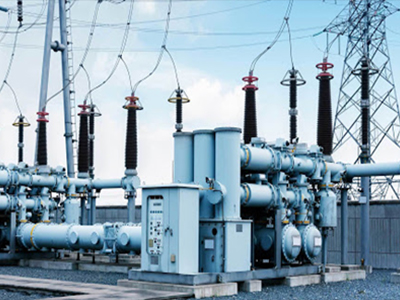

응용 분야
