태양전지식 LED 고광도 항공장애표시등
작성자 관리자
날짜 2020-12-31 13:27:09
조회수 1032
제품 개요
고광도B 항공장애표시등은 국토교통부의 "항공장애표시등과 항공장애주간표지의 설치 및 관리기준" 에 따라 지표로부터 높이가 150m 이상인 항공장애물(고층건물, 연돌, 철탑, 교량 등)에 설치됩니다.
스마트아이티㈜의 고광도 항공장애표시등은 ICAO 와 국토교통부의 광학성능 및 IP성능 기준을 모두 충족합니다. 고효율 LED 램프를 적용하여 내구성 및 광효율성이 우수하며, 리튬인산철(LFP) 배터리 채용으로 높은 에너지밀도, 우수한 충·방전 특성, 긴 내구수명 특성을 보증합니다.
구성 요소

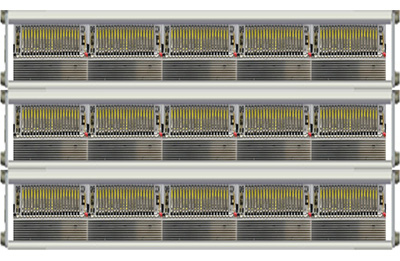

[LED 고광도 등구]
[리튬인산철 배터리]
[태양전지]
[조절기]
광학 기술

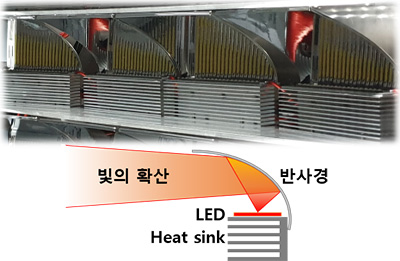

- 최고 광학 설계 전문가에 의한 반사경(Reflector) 설계 및 배치
- ICAO와 국토교통부에서 요구한 광학 성능 시험 기준 충족
- 고 효율 LED 채용으로 광효율 극대화
- 항공장애표시등 광학 성능 시험 기준 충족
- LED 직·병렬 구조로 항공장애표시등 광학적 특성 기준 충족
- 모듈 : LED 20EA 10직렬-2병렬
- 등구 : 모듈 12EA 병렬
- 수평 90도 방향에서 법규 기준 광도 충족
- 수직각도 별 법규 기준 광도 충족
- LED 발열을 효과적으로 발산하도록 특수 Heat sink 설계 및 적용
- 고출력, 고효율, 광학 성능 제어 시스템에 최적화된 LED 채용
- 소형, 3.45mm 프랫폼
- 낮은 열 저항, 넓은 확산각
- 장기간 수명으로 제품 신뢰성 향상
형식고광도B
램프 type / 색채LED / 흰색
신호 형태섬광 (40회/분, duty time 0.2초)
광도 (±25%)주간 200,000 cd, 박명 20,000 cd, 야간 2,000 cd
수평각도90°
전압, 전류DC 48V, 30A
제품 크기755(w) x 151(d) x 383(h) mm
성능KS C 7714, KS C IEC 60529 (IP66) 적합

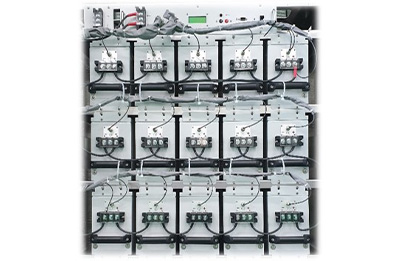

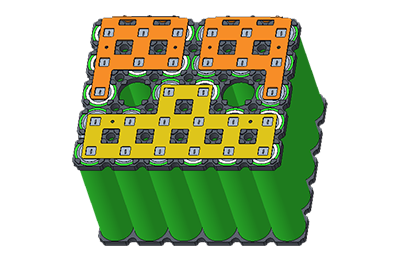

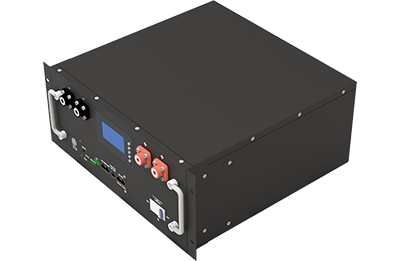

리튬인산철 배터리
- 높은 에너지 밀도
- 우수한 고율 충·방전 특성
- 넓은 사용온도 범위
- 간편한 설치 및 무보수
- 2병렬 구조로 전원공급 안전성 보장

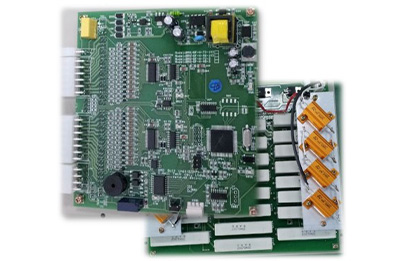

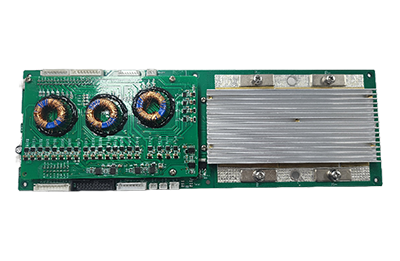

- BMS 를 통하여 배터리 시스템을 최적 조건으로 사용할 수 있도록 전지 상태 감시 및 제어
- 시스템의 전류, 전압, 온도 감시
- 제품의 안정 운용을 위해 과충전, 과방전 방지 제어
- 운용 가능 시간 및 용량 예측을 위해 SOC(잔존용량) 측정

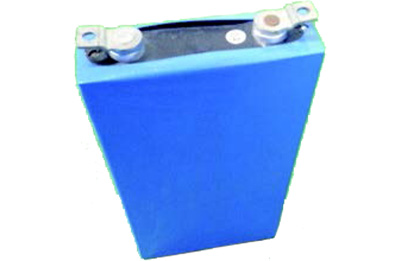

- 셀 종류 : 리튬인산철 (LiFePO4)
- 셀 케이스 : 알루미늄 합금 (각형)
- 공칭 용량 : 50Ah
- 장충전 전압 : 3.6V
- 방전 전압 : 2.8V
- 크기 : 37mm x 101mm x 192mm
- 중량 : 1400g

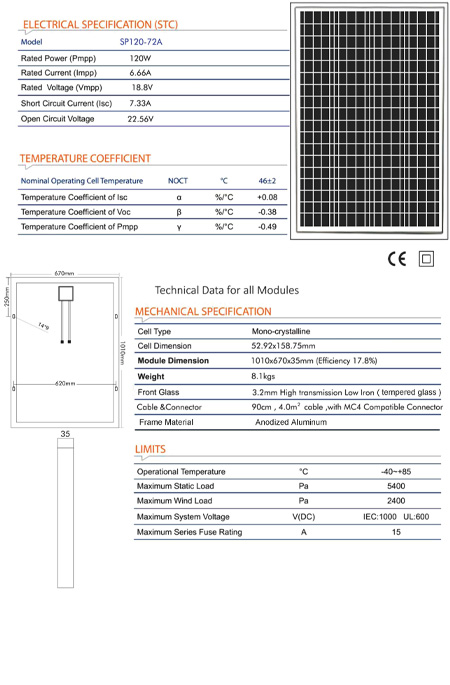

태양전지

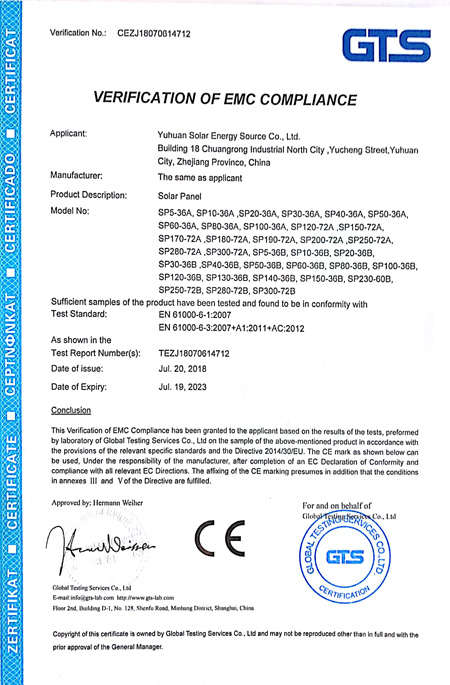

태양전지 CE 인증서
주요 제원형식고광도B
등 수고광도 B x 4
태양전지120W x 4 x 2
배터리 정격 용량48V 400Ah
제품(제어함) 크기983 (w) x 1000 (d) x 1390(h) mm
성능KS C 7714에 따른 광학적 특성 (색채 포함) 적합, KS C IEC 60529에 따른 외함보호등급(IP) 적합, 한국전력 구매규격 적합
응용 분야
[통신 안테나]

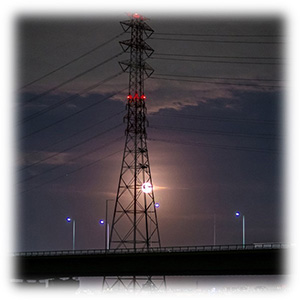

[송전 철탑]
[고층 연돌]
[고층 건물]
