태양전지식 LED 중저광도 항공장애표시등
작성자 관리자
날짜 2020-12-31 13:19:17
조회수 1041
제품 개요
중·저광도 항공장애표시등은 국토교통부의 "항공장애표시등과 항공장애주간표지의 설치 및 관리기준" 에 따라 지표로부터 높이가 45m 이상(150m 이하)인 항공장애물(고층건물, 연돌, 철탑, 교량 등)에 설치됩니다.
스마트아이티㈜의 중·저광도 항공장애표시등은 ICAO 와 국토교통부의 광학성능 및 IP성능 기준을 모두 충족합니다.
LED 램프를 적용하여 내구성 및 광효율성이 우수하며, 태양전지식으로 AC 전원인입이 불가한 장소에서도 운용이 가능합니다.
구성요소

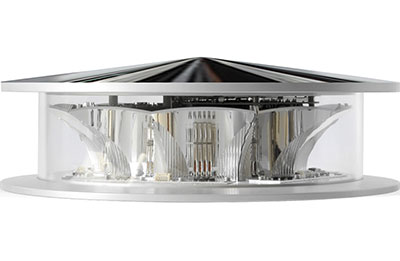

[LED 중·저광도 등구]
[배터리]
[태양전지]
[조절기]

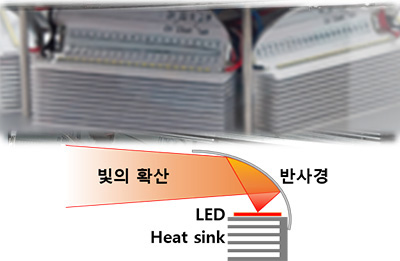

광학기술
- 최고 광학 설계 전문가에 의한 반사경(Reflector) 설계 및 배치
- ICAO와 국토교통부에서 요구한 광학 성능 시험 기준 충족
- 고 효율 LED 채용으로 광효율 극대화
- 항공장애표시등 광학 성능 시험 기준 충족
- LED 직·병렬 구조로 항공장애표시등 광학적 특성 기준 충족
- 360도 방향에서 법규 기준 광도 충족
- 수직각도 별 법규 기준 광도 충족
- LED 발열을 효과적으로 발산하도록 특수 Heat sink 설계 및 적용

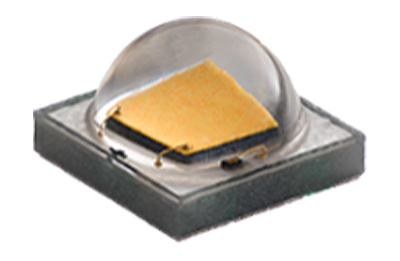

- 고출력, 고효율, 광학 성능 제어 시스템에 최적화된 LED 채용
- 소형, 3.45mm 플랫폼
- 낮은 열 저항, 넓은 확산각
- 장기간 수명으로 제품 신뢰성 향상
형식중광도 B
램프 type / 색채LED / 붉은색
신호 형태섬광 (20회/분, duty time 0.2초)
광도 (±25%)야간 2,000 cd
수평각도360°
전압, 전류DC 26.5V, 1.65A
제품 크기300 (w) x 220 (d) x 195(h) mm
성능KS C 7714, KS C IEC 60529 (IP66) 적합
형식저광도 B
램프 type / 색채LED / 붉은색
신호 형태부동광
광도 (±25%)야간 32 cd
수평각도360°
전압, 전류DC 12V, 0.23A
제품 크기165 (w) x 140 (d) x 180(h) mm
성능KS C 7714, KS C IEC 60529 (IP66) 적합

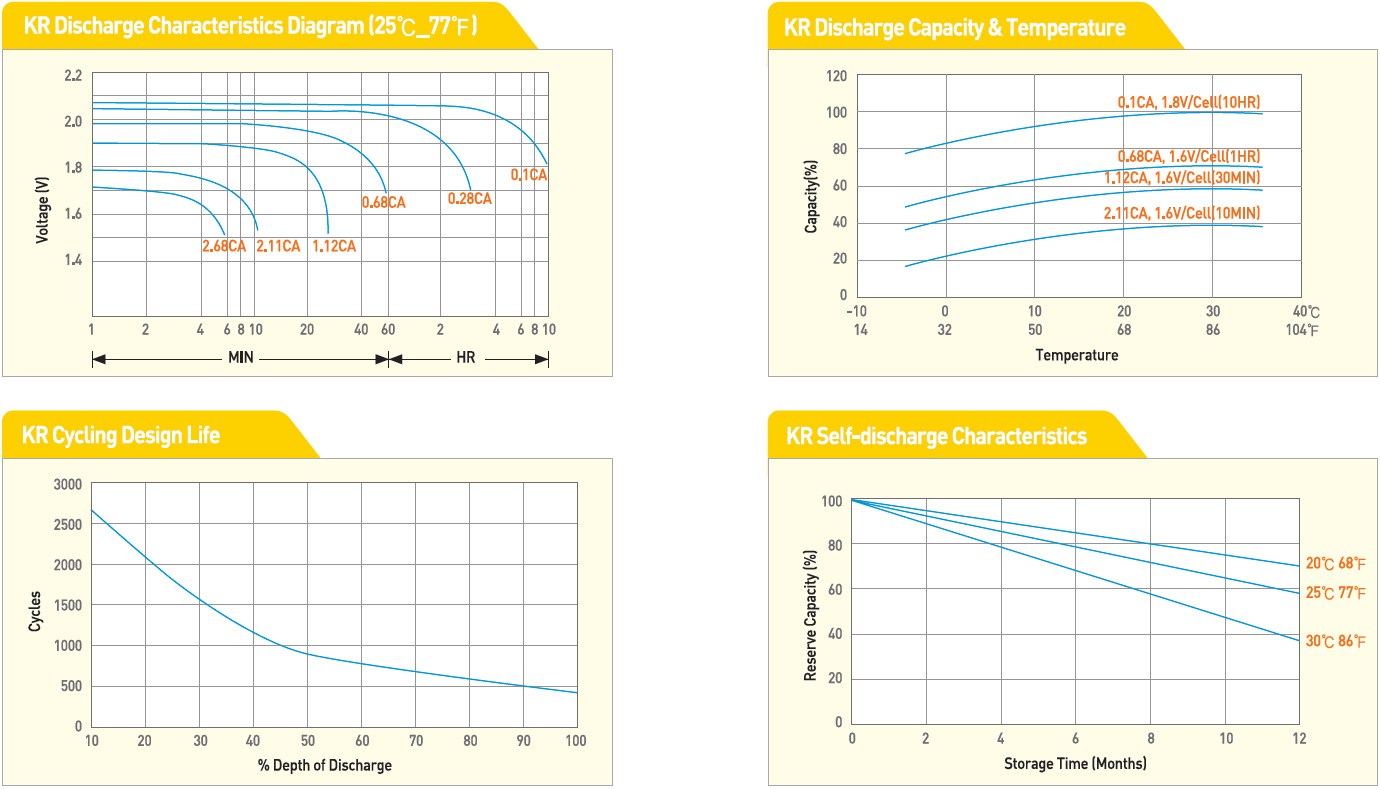

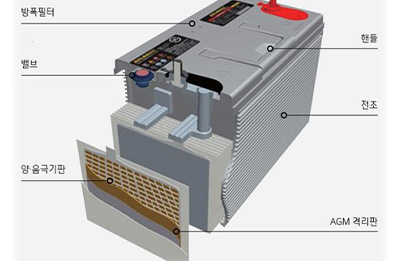

무누액 밀폐형 배터리
- 신재생에너지 전용 무누액 밀폐형 배터리
- 최신 극판제조 공법인 Stamped Grid 공법과 신소재 활물질을 적용한 제품
- 기존 UPS용 배터리의 장점과 딥사이클용 배터리의 장점을 결합한 하이브리드식
- 간편한 설치 및 무보수
- 장수명, 고율방전 성능, 심장전 성능
- Rolling & Stamping Process
- 특수부직포
- 초극세사 Fiber
- 신소재 탄소 활물질
- 내부압조절 안전밸브
- 가스 재결합 기술
- 극판의 부식과 성장 방지
- 고율방전 우수
- 자기방전 저감
- 충전 수입성 강화
- 전해액의 누액 및 누출 방지
- 가스발생 저감

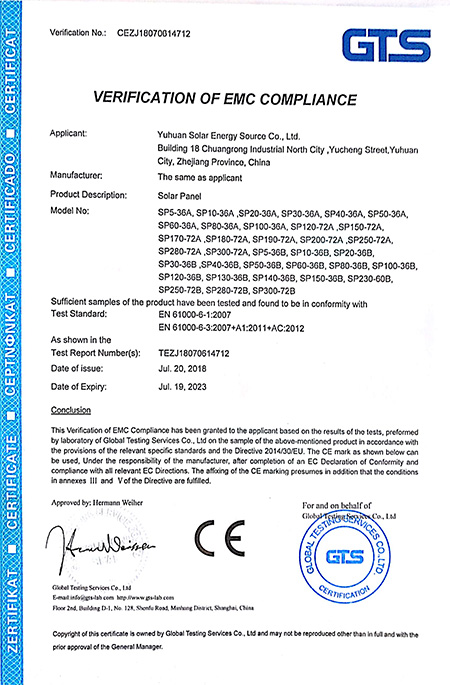

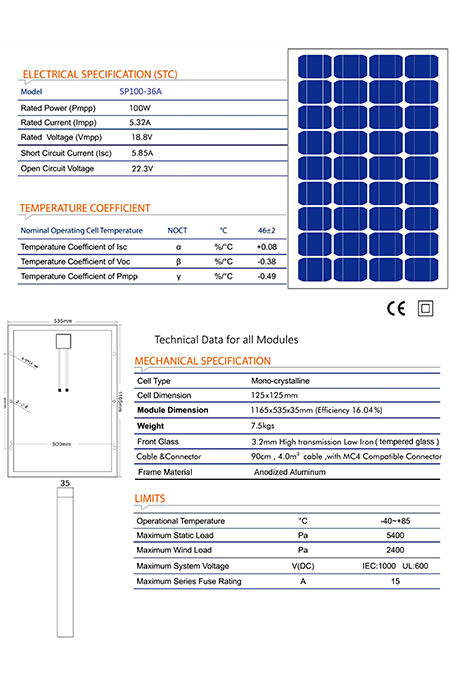

태양전지 CE 인증서

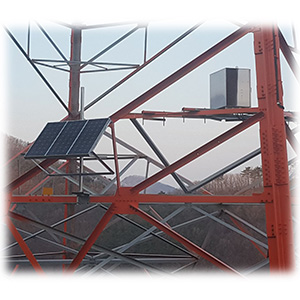

태양전지
주요 제원형식일반A
표시등 구성저광도 B x 1
태양전지100W x 1
배터리 정격 용량12V 100Ah x 1
제품(제어함) 크기543 (w) mm
363 (d) mm
730 (h) mm
형식혼합A
표시등 구성중광도 B x 1
저광도 B x 2
태양전지100W x 1
배터리 정격 용량12V 100Ah x 1
제품(제어함) 크기593 (w) mm
551 (d) mm
860 (h) mm
형식혼합B
표시등 구성중광도 B x 1
저광도 B x 3
태양전지100W x 1
배터리 정격 용량12V 100Ah x 1
제품(제어함) 크기593 (w) mm
551 (d) mm
860 (h) mm
형식혼합C
표시등 구성중광도 B x 3
저광도 B x 4
태양전지100W x 1
배터리 정격 용량12V 100Ah x 2
제품(제어함) 크기845 (w) mm
551 (d) mm
870 (h) mm
성능KS C 7714에 따른 광학적 특성 (색채 포함) 적합, KS C IEC 60529에 따른 외함보호등급(IP) 적합, 한국전력 구매규격 적합
응용 분야

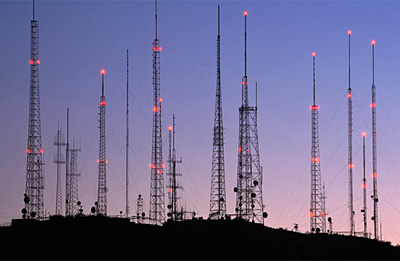

[통신 안테나]

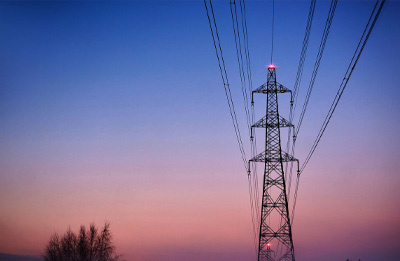

[송전 철탑]

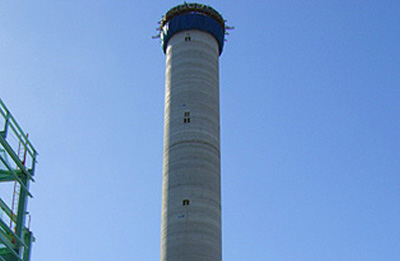

[고층 연돌]

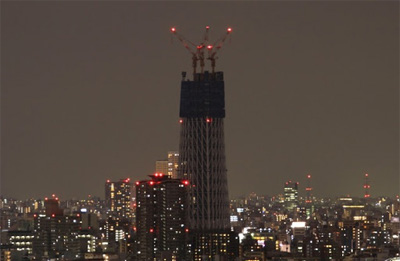

[고층 건물]
